　　简易低频信号发生器的设计
　　任航

　　【摘要】:介绍了采用89C52单片机设计产生正弦波、三角波、锯齿波、方波四种信号的低频信号发生器的方法，阐述了系统硬件电路的设计要点和软件的实现过程。实验表明低频信号发生器产生的各种波形频率和幅度在一定范围内可调，且稳定性好。设计的电路和操作方法适用于一般的简单信号发生器的系统设计，硬件设计也有一定的应用性和普及型，对开发功能全面的信号发生器具有积极的指导作用。
　　
　　【关键词】：低频信号发生器波形频率幅度

　　0前言
　　在科学研究、工程教育和生产实践的研究过程中,往往需要使用到低频信号发生器产生正弦波、三角波、锯齿波、方波等信号作为基本测试信号。例如,在示波器和电视机中,为了使电子仪器按照一定规律运动,使用屏幕显示图像,常用到锯齿波发生器作为时基电路。低频信号发生器作为通用电子仪器,在生产、科研、测量、控制和通讯等领域都得到了广泛的应用。
　　1系统方案的设计
　　1.1设计方案
　　信号发生器采用单片机作为主控制器，利用单片STC89C52作为系统的主控核心，编写波形产生的程序代码，接入DAC0832进行模数转换，通过运算放大器LM358滤波放大得到所期望低频信号波形。

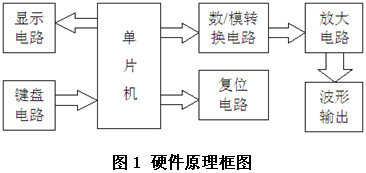

　　方案硬件原理方框图如图1-1所示。

　　1.2系统原理
　　数字信号可通过数/模转换器转换成模拟信号，因此可通过产生数字信号再转换成模拟信号的方法来获得所需要的波形。89C52单片机本身就是一个完整的微型计算机，具有微型计算机的各部件：中央处理器CPU、随机存取存储器RAM、只读存储器ROM、I/O接口电路、定时器/计数器以及串行通讯接口等，
